基于对数谱图的深度学习心音分类

这是一篇很有意思的论文，他基于心音信号的对数谱图，提出了两种心率音分类模型，我们都知道：频谱图在语音识别上是广泛应用的，这篇论文将心音信号作为语音信号处理，并且得到了很好的效果。

对心音信号进行一致长度的分帧，提取其对数谱图特征，论文提出了长短期记忆(LSTM)和卷积神经网络(CNN)两种深度学习模型，根据提取的特征对心跳声进行分类。

心音数据集

影像学诊断包括心脏核磁共振成像(MRI)、CT扫描、心肌灌注成像。这些技术的缺点也很明显对现代机械、专业人员的要求高，诊断时间长。

论文使用的是公共数据集，由1000个。wav格式的信号样本组成，采样频率为8 kHz。数据集分为5类，包括1个正常类(N)和4个异常类:主动脉瓣狭窄(AS)、二尖瓣反流(MR)、二尖瓣狭窄(MS)和二尖瓣脱垂(MVP)。

主动脉瓣狭窄(AS)是指主动脉瓣太小、狭窄或僵硬。主动脉瓣狭窄的典型杂音是高音调的“菱形”杂音。

二尖瓣返流(MR)是指心脏的二尖瓣没有正常关闭，导致血液回流到心脏而不是被泵出。听诊胎儿心脏时，S1可能很低(有时很响)。直到S2，杂音的音量增加。由于S3后二尖瓣急流，可听到短而隆隆声的舒张中期杂音。

二尖瓣狭窄(MS)是指二尖瓣受损不能完全打开。心音听诊显示二尖瓣狭窄早期S1加重，严重二尖瓣狭窄时S1软。随着肺动脉高压的发展，S2音将被强调。纯多发性硬化症患者几乎没有左室S3。

二尖瓣脱垂(MVP)是指在心脏收缩期二尖瓣小叶脱垂至左心房。MVP通常是良性的，但并发症包括二尖瓣反流、心内膜炎和脊索断裂。体征包括收缩期中期的咔嗒声和收缩期晚期的杂音(如果存在反流)。

预处理与特征提取

声音信号有不同的长度。所以需要固定每个记录文件的采样率。长度被裁剪后使声音信号包含至少一个完整的心脏周期。成年人每分钟心跳65-75次，心跳周期约为0.8秒，所以信号样本被裁剪为2.0-s, 1.5-s和1.0-s段。

基于离散傅里叶变换(DFT)，将心音信号的原始波形转换为对数谱图。声音信号的DFT y(k)为Eq.(1)，对数谱图s定义为Eq.(2)。

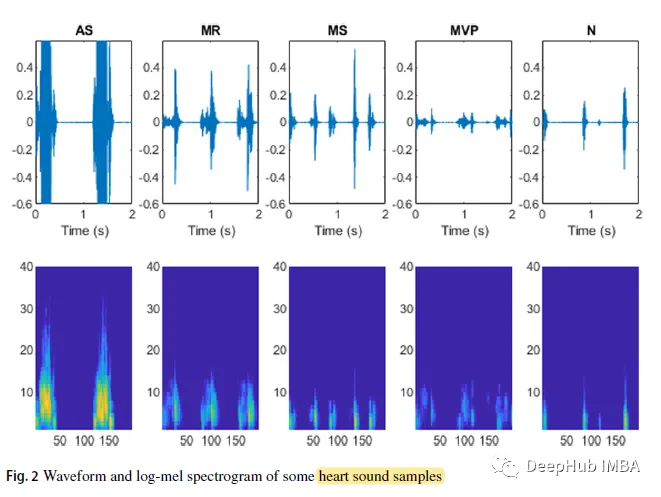

式中，N为向量x的长度，ε = 10^(- 6)是一个小偏移量。部分心音样本的波形和对数谱图如下:

深度学习模型

1、LSTM

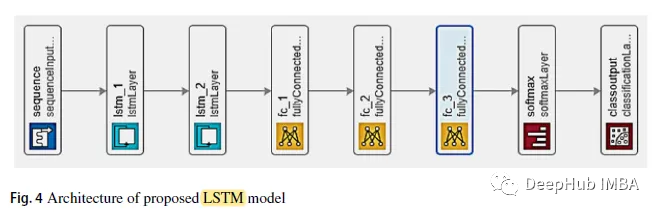

LSTM模型设计为2层直接连接，然后是3层完全连接。第三个完全连接的层输入softmax分类器。

2、CNN模型

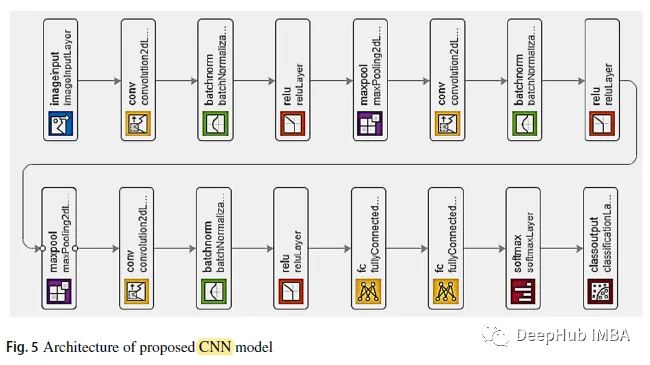

如上图所示，前两个卷积层之后是重叠的最大池化层。第三个卷积层直接连接到第一个全连接层。第二个完全连接的层提供给具有五个类标签的softmax分类器。在每个卷积层之后使用BN和ReLU。

3、训练细节

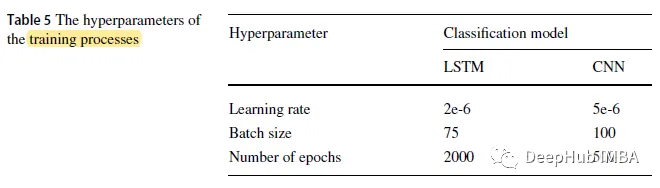

结果

训练集包含整个数据集的70%，测试集包含其余部分。

当CNN模型片段持续时间为2.0 s时，准确率最高为0.9967;分割时间为1.0 s的LSTM准确率最低为0.9300。

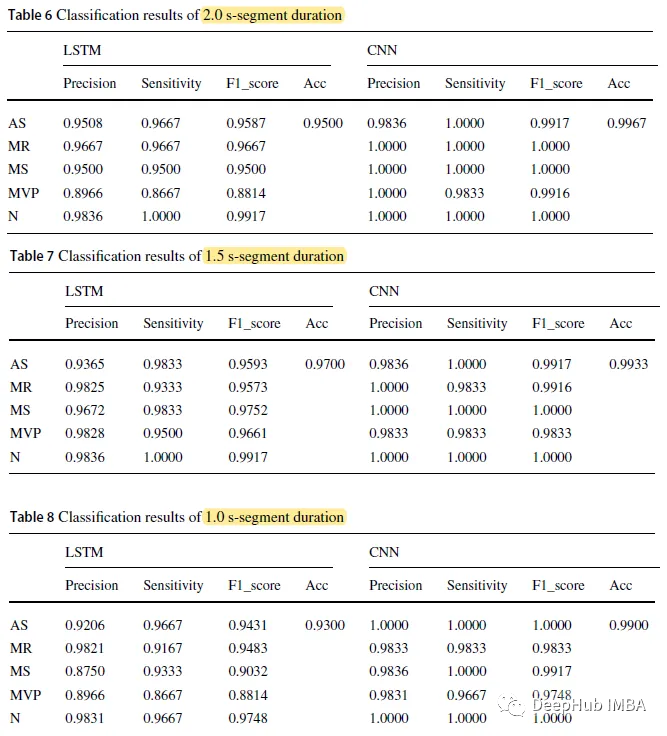

CNN模型的整体准确率分别为0.9967、0.9933和0.9900，片段持续时间分别为2.0 s、1.5 s和1.0 s，而LSTM模型的这三个数字分别为0.9500、0.9700和0.9300。

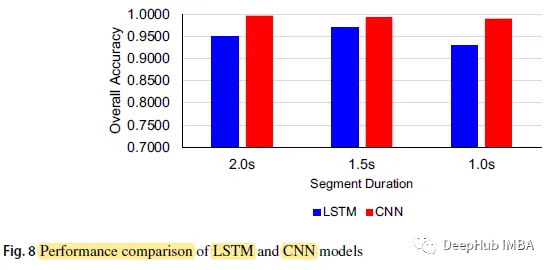

CNN模型比LSTM模型在各时段的预测精度更高。

混淆矩阵如下：

N类(Normal)的预测正确率最高，在5个案例中达到60个，而MVP类在所有案例中预测正确率最低。

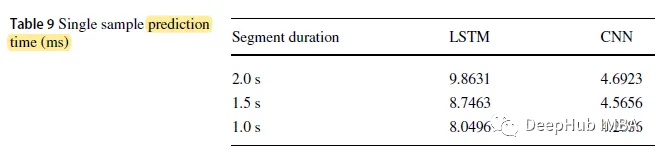

LSTM模型输入时间长度为2.0 s，最长预测时间为9.8631 ms。分类时间为1.0 s的CNN模型预测时间最短，为4.2686 ms。

与其他SOTA比较，一些研究的准确率非常高，但这些研究只进行了两类(正常和异常)，而本研究分为五类。

与使用相同数据集的其他研究相比（0.9700），论文研究有了显著提高，最高准确率为0.9967。
